工作機械台座用ローラーベアリング　

　　　～Myonic社の新規開発次世代シリーズ～

新規開発コンセプト

1．最高の剛性と高速対応性

　  → 競合製品はもとより現行シリーズを超える性能

2．安定した温度変化

　  → 回転時の温度上昇が低くかつ内外輪の差が少ない

3．起動・回転トルクの低減化・安定化

4．まわりの部品の影響を受けにくい重厚なリング

5．効果的な潤滑方法（適量で最小限）を考慮した給脂穴

6．現行各シリーズ及び他社との完全な互換性（形状・材料）

工作機械テーブル、回転ヘッド、タレット等の剛性が必要な回転軸の支えに活用されているローラベアリングが、精密ハードターニング加工により更なる高剛性と高精度を実現。回転抵抗の低減により発熱低減、安定回転、高速回転が可能となりました。

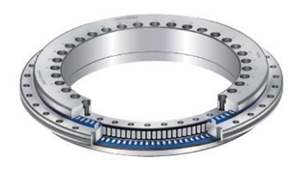

3ローラーベアリング（アキシャルラジアルベアリング）

製品特長

・寸法公差、振れ精度は DIN620 P5以上（JIS1514 B5級以上）の対応可能

・対応サイズ：内径 Ф50mm ～ Ф650mm

・高剛性（同サイズのベアリングで最も高剛性）

・回転抵抗（起動トルク、回転トルク）の低減により発熱を抑え高速回転に対応

・他社品と同形・同寸のため設計変更なしで交換可能

・取り付けやすさへの配慮（ボルトの締め付け順番が取付穴近傍に刻印済）

・オブソリュート式エンコーダの取り付け可能

複列アンギュラローラーベアリング

製品特長

・振れ精度は DIN620 P5以上（JIS1514 B5級以上）の対応可能

・対応サイズ：内径 Ф80mm ～ Ф650mm

・コンパクトで剛性の高いベアリングのため、3ローラーベアリングから置き換えやすい

・予圧がかかっている製品のため、ネジ止めが容易で扱いやすい

・内部の設定は、スペーサー有/無、グリース潤滑、オイル潤滑等の対応可能

・小数個から短納期で対応可能

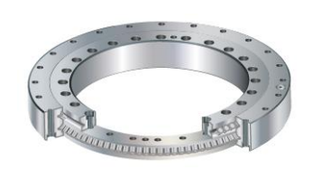

クロスローラーベアリング

製品特長

・振れ精度は DIN620 P5以上（JIS1514 B5級以上）の対応可能

・対応サイズ：内径 Ф80mm ～ Ф540mm

・Myonic製は取付穴付きで、薄肉タイプに比べ肉厚のためベアリング単体での剛性が高く取り付けやすい

・通常タイプと内輪・外輪分割タイプも対応可能

・取り付けネジの向きは、各種設定に対応可能

・内部の設定は、スペーサー有/無、グリース潤滑、オイル潤滑等の対応可能

・小数個から短納期で対応可能
