リニアガイド　～短納期対応品～

PMI社は1990年設立、主に精密機械の重要部品であるボールねじ、精密ボールねじスプライン、リニアガイド、

ボールスプライン、アクチュエータなど生産しております。

トーアメックでは約20年の販売実績がございます。

製品ランナップ

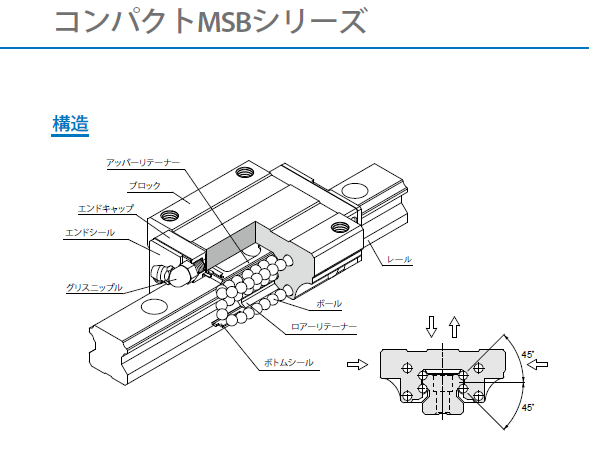

ボールは45°の接触角度で設置され、ラジアル、逆ラジアル、横方向の荷重を同時に負荷します。

その為、リニアガイドの設置方向はすべての方向が可能です。さらに低い摩擦抵抗と4方向の剛性を上げるためのバランスの取れた

予圧が可能です。

これは、高精度で安定した要求動作に適合します。

潤滑はそれぞれの循環経路で十分な潤滑材が行き渡るように設計されています。その為、あらゆる設置方向に対して最適な潤滑が可能です。高精度、高寿命、高い信頼性が期待できます。

【製品特長】

　コンパクト・4方向等荷重

　　コンパクト設計のブロックに4列のボールが45°の接触角度で配置され、4方向に対する定格荷重は同一です。また、予圧に

　　よる剛性アップが可能であり、どのような設置方向でも可能です。

　低騒音でスムーズは動作

　　合成樹脂製のボール潤滑部により低騒音でスムーズな動作が可能です。

　自動調心能力

　　正面組合せ（DFセット）のサーキュラーアーク構造により調心性が大きく、予圧下でも取り付け誤差を吸収して高精度で

　　滑らかな直線動作が可能です。

　互換性

　　同一サイズのレールとブロックを自由に組合わせ出来ます。

　　リニアガイドの設置や保守作業で在庫互換品を利用できます。

ボールは45°の接触角度で配置され、ラジアル、逆ラジアル、横方向の荷重を同時に負荷します。

その為、リニアガイドの設置方向はすべての方向が可能です。さらに低い摩擦抵抗と4方向の剛性を上げるためのバランスの取れた

予圧が可能です。

これは、高精度で安定した要求動作に適合します。

潤滑はそれぞれの循環経路で十分な潤滑材が行き渡るように設計されています。その為、あらゆる設置方向に対して最適な潤滑が可能です。高精度、高寿命、高い信頼性が期待できます。

【製品特長】

　コンパクト・4方向等荷重

　　コンパクト設計のブロックに4列のボールが45°の接触角度で配置され、4方向に対する定格荷重は同一です。また、予圧に

　　よる剛性アップが可能であり、どのような設置方向でも可能です。

　低騒音でスムーズは動作

　　合成樹脂製のボール潤滑部により低騒音でスムーズな動作が可能です。

　自動調心能力

　　正面組合せ（DFセット）のサーキュラーアーク構造により調心性が大きく、予圧下でも取り付け誤差を吸収して高精度で

　　滑らかな直線動作が可能です。

　互換性

　　同一サイズのレールとブロックを自由に組合わせ出来ます。

　　リニアガイドの設置や保守作業で在庫互換品を利用できます。

【シリーズ】

　MSA：デファクトスタンダード品、重荷重、高剛性（※他社品交換性あり）

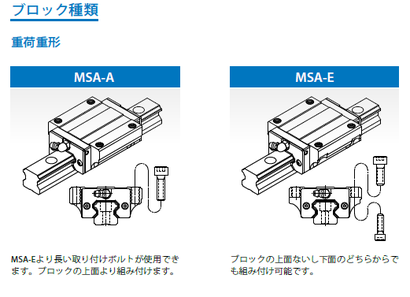

　　　　MSA～A,E,LE / フランジ型

　　　　MSA～S,LS / スクエア型

　MSB：コンパクトタイプ、高荷重（※他社品交換性あり）

　　　　MSB～E,TE / フランジ型

　　　　MSB～S,TS / スクエア型

　　※他社品交換性については仕様をご確認ください。

【在庫対応サイズ】

　MSA15,20,25,30

　MSB15,20,25,30

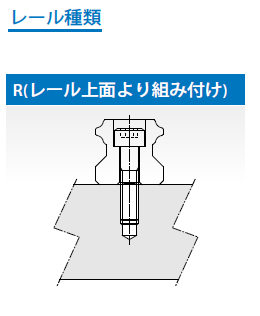

　　※レールはRレール、ご希望の長さにカットいたします。

【ブロック防塵仕様】

　SSタイプ：双方向エンドシール + ボトムシール

【予圧】

　軽予圧（FC）

Amazonで定尺サイズの3日対応シリーズもございます。
