超音波スピンドル　～最新鋭で最高の製品を生み出すために～

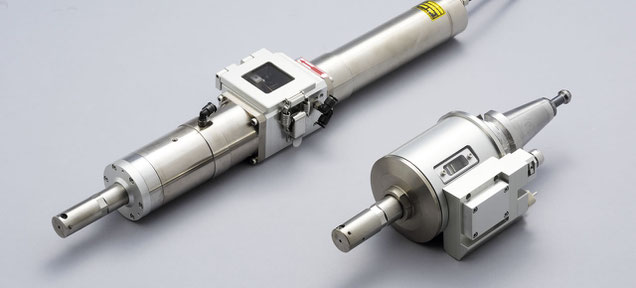

超音波スピンドルとは？

通常のスピンドル同様ダイヤモンド電着ツールを回転させると同時に、上下に振動させガラス等脆性材料を微破砕しながら

加工できるスピンドルです。

超音波スピンドルは内部に超音波振動子が組み込まれており、超音波振動子に発振器から交流電圧を加えると超音波振動子が

伸び縮みし、この振動をダイヤモンド電着ツール先端まで効率よく伝えます。

超音波スピンドル・ミーリングチャックは、ガラスやシリコン・窒化アルミと言った非常に硬くかけやすい材料を高速で

加工できる精密工作機械です。

　超音波スピンドルと通常スピンドルの違い

超音波スピンドルの効果

・ダイヤモンド電着ツールの目詰まり低減

　→ 微破砕効果で加工時間を短縮

　　 洗浄効果でツール寿命が延長

　　 深穴加工　アスペクト比1：15以上（工具径によっては1：40以上も可能）

・ダメージレス、クラックが浅い

【製品一覧】

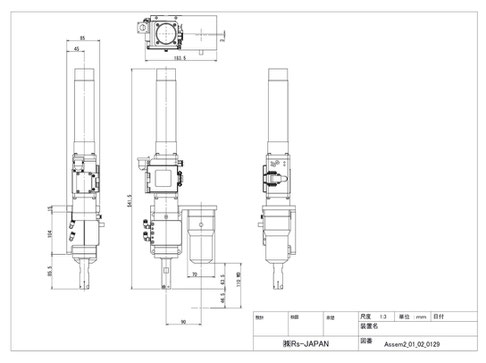

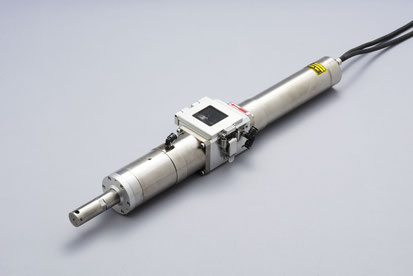

超音波スピンドル

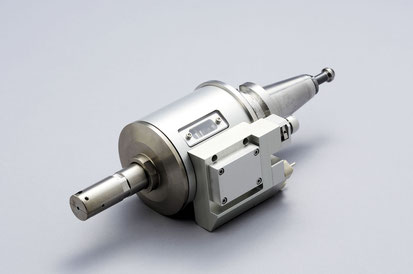

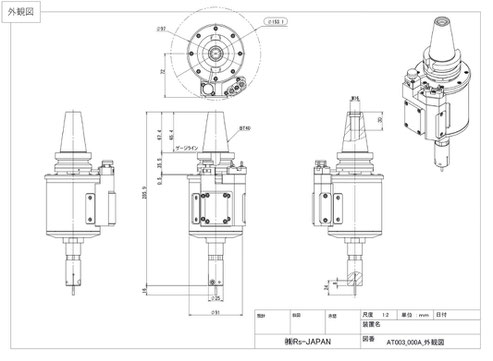

超音波ミーリングチャック（接触式ATC対応）

マニシングセンターによるATCに対応しました。超音波加工、通常のグラインディング加工が1台のマシーンで実現。

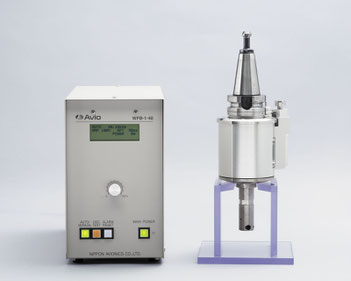

超音波ミーリングチャック2台と超音波発振器1台のセットです。

ホルダー一体型ブースター採用による振れ精度向上。

ATC対応超音波ミーリングチャック 動作動画はこちらから
